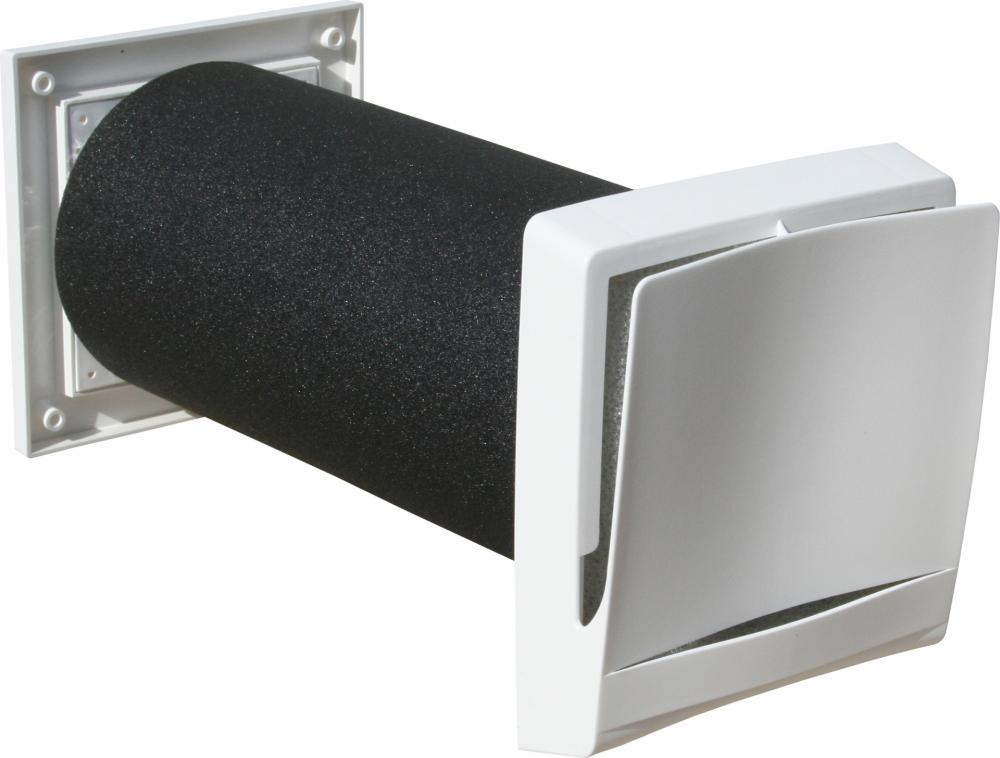

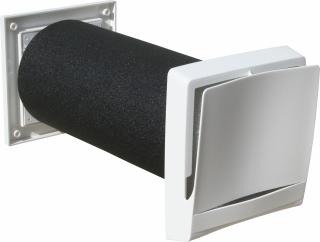

Unitate pentru aport aer proaspat izolata fonic cu montaj in perete FRESH TL80F-dBS

Fabricatie Suedia.

Fresh TL80F este o nou unitate pentru aport aer proaspat cu montaj in perete, izolata fonic, cu protectie impotriva condensarii, proiectata pentru a oferi un flux de aer continuu in cladire/ casa.  Este echipata cu filtru standard de praf si de insecte.
Fluxul de aer poate fi reglat prin intermediul unei clapete de precizie variabila care este ajustata printr-un regulator pozitionat in spatele capacului frontal.
Modul de distributie a aerului este special conceput pentru a se potrivi cu incalzirea in pardoseala, aerul poate fi directionat atat in sus, cat si in partea de jos.



Caracteristici principale:

• nivel de zgomot scazut
• debit de aer ajustabil
• capacitate (l/s): 7.8 la 10 Pa

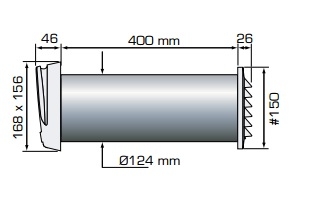

• diametru gaura (mm): 125
• protectie impotriva condesului
• modul de distributie a aerului este conceput pentru incalzirea in pardoseala
• debit minim integrat
• multiple filtre optionale
• material: ABS de culoare alba

Principiu de baza de ventilare a unei locuinte

Mod de instalare
Este recomandata plasarea unitatii mai sus. Orificiul pentru aerisire poate avea avantajul de a fi folosit in incaperi cu incalzire in pardoseala, asa cum a fost proiectat initial - in principal pentru aceste situatii.
Daca exista un radiator in incapere orificiul de aerisire trebuie plasat deasupra radiatorului, astfel fluxul de convectie este folosit pentru a se realiza un confort maxim.

Mod de distributie aer

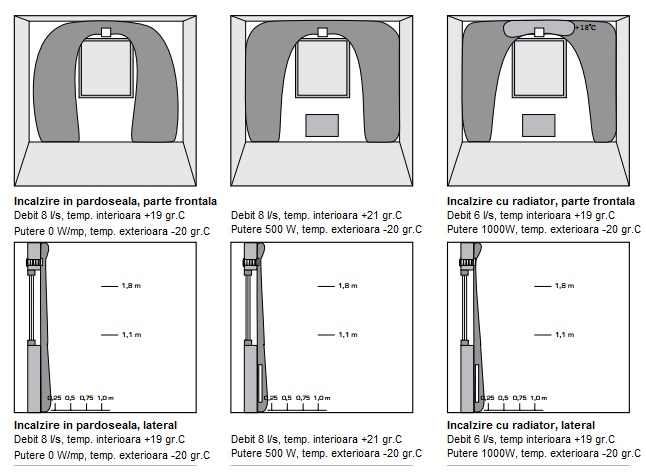

Diagramele de mai jos arata ca unitatea pentru aport aer proaspat TL98F poate suporta pana la 8 l/s la -20 gr.C fara vreo problema legata de tiraj.
Zonele hasurate indica miscari de aer de peste 0.15 m/s.


Nivel de zgomot

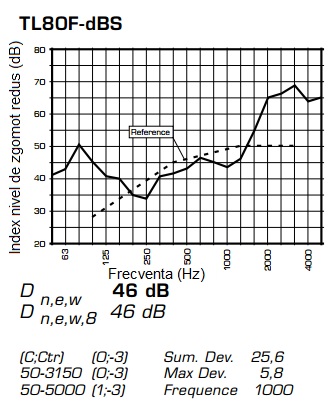

Diagrama de mai jos arata reducerea nivelului de zgomot cu orificiul de aerisire complet deschis si 300 mm de perete.
Testul a fost realizat in conformitate cu ISO 140-10. Calculul a fost realizat in 10mp.


Exemplu de instalare



Intretinere
Pentru a asigura un flux de aer corect si a pastra o calitate buna a aerului este important sa se mentina filtrul curat.
Este recomandata spalarea/ inlocuirea filtrului 1-2 ori pe an.
- Filtrul standard este lavabil
- Filtrul de polen se inlocuieste

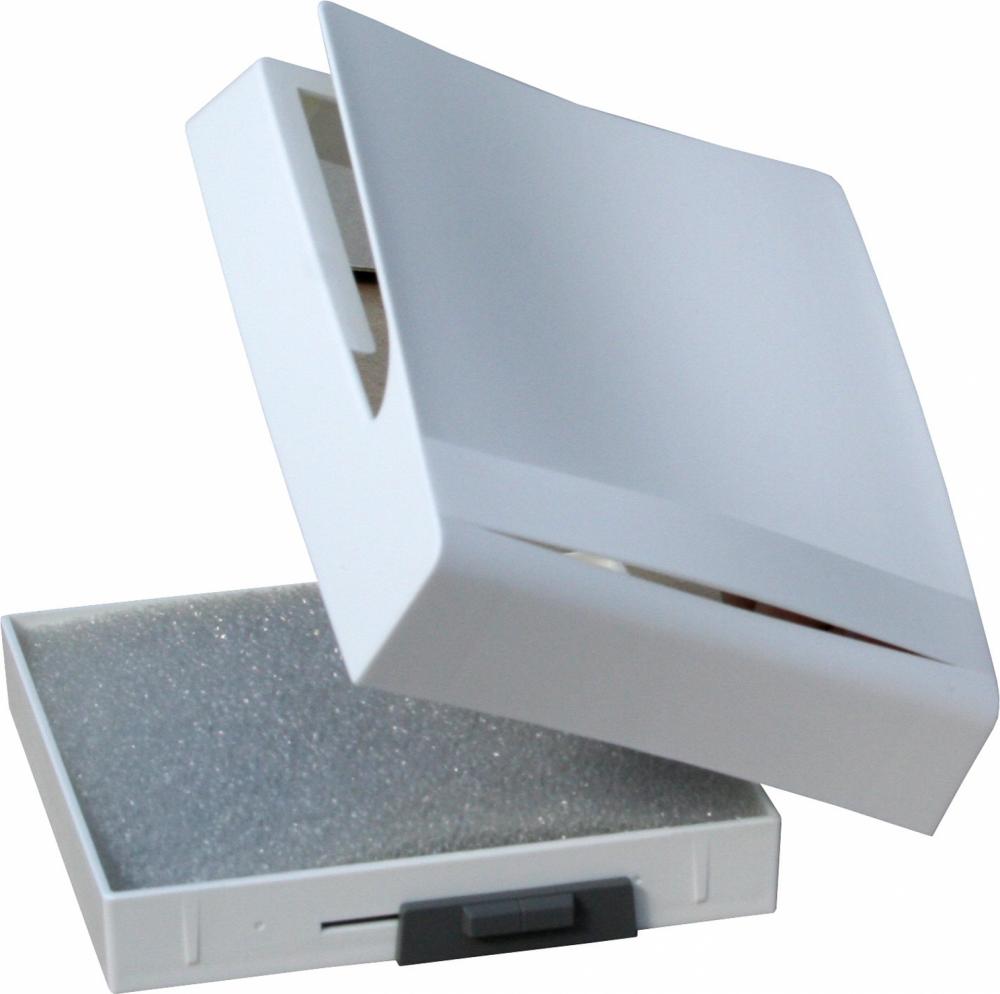

- Filtrul este montat in spatele capacului frontal si este usor de eliminat - se trage sasiul de aerisire direct spre exterior.
