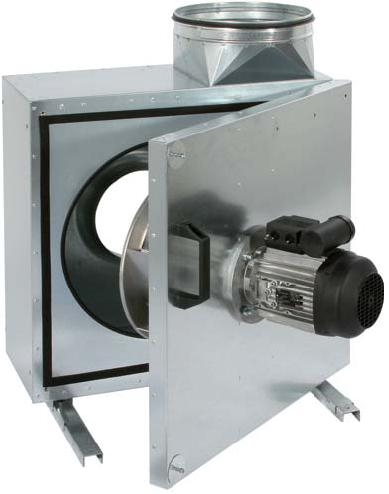

Ventilator RUCK pentru exhaustare din bucatarii MPS 225 E2 21

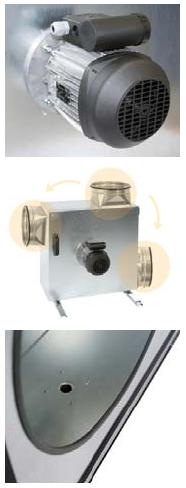

Acest exhaustor se pretează pentru extracția aerului contaminat cu grăsime din bucătării. Carcasa este confecționată din tablă zincată și căptușită cu 40 mm vată minerală ignifugă conform DIN EN 13501-1, clasă de combustie A1. Șinele de montaj pre-asamblate sunt echipate cu tampoane de cauciuc pentru atenuarea vibrațiilor și pot fi repoziționate pe carcasă rezultând trei direcții de evacuare posibile. Racordurile la tubulatura de aer au dimensiuni standard și sunt echipate cu garnituri duble pentru o conectare etanșă. O tavă de colectare condens/grăsime este integrată în baza carcasei, utilizabilă doar la montaj cu evacuare în sus. Racordul la drenaj este situat sub baza echipamentului. Secțiunea rabatabilă a ventilatorului este utilizată ca ușă de acces pentru lucrări de revizie și curățare, fiind blocabilă în poziție deschis.

Elicea puternică cu palete orientate înapoi confecționată din tablă de oțel este vopsită cu pulbere și montată pe arborele unui motor standard IEC cu control prin tensiune. Rulmenții pe bile sunt fără întreținere, cu ungere pe întreaga durată de viață, etanșați pe ambele părți. Controlul turației este posibil prin intermediul unui transformator. Motorul este dispus în afara fluxului de aer și astfel optim protejat împotriva murdăririi. Motorul este protejat la suprasarcină termică prin contact termic standard integrat, cu fire în exterior (conectate în cutia de conexiuni).

Marcajul CE conform Declarației de Conformitate aferentă Directivei 2004/108/CE cu privire la compatibilitatea electromagnetică - Declarația de Încorporare conform Directivei 2006/42/CE privind echipamentele tehnice - Directiva 2009/125/CE (Reg. 1253/2014/UE)

Date tehnice:

Debit volumetric (V):

m³/h

Creștere de presiune (Dp_fa):

Pa

Tensiune (U):

1~230 V

Frecvență (f):

50 Hz

Consum de putere max. (P₁):

287 W

Consum de curent max. (I):

2,3 A

Turație nominală (n):

2900 min^-1

Condensator:

8µF

Clasă de protecție cutie de conexiuni:

IP54

Nivel putere sunet intrare (L_WA5):

74 dB(A)

Nivel putere sunet ieșire (L_WA6):

74 dB(A)

Nivel putere sunet carcasă (L_WA2):

69 dB(A)

Temperatură max. mediu transportat (t):

120°C

Dimensiuni carcasă (l x a x h)

492 x 265 x 435 mm

Diametru racord:

199 mm

Racord condens:

3/4"

Greutate:

28,4 kg

Accesorii disponibile:

WK MPS 07             127953                    Consolă de montaj pe perete

VM 200                    102650                    Manșetă de legătură (o pereche) dimensiune 200

RSK 200                  102662                    Clapetă antiretur dimensiune 200

RSK 200 D              113487                    Clapetă antiretur cu garnitură, dimensiune 200

WSH MPS               103661                    Protecție vreme rea pentru motor

GS 01                      102787                    Întrerupător

TEM 035                  103502                    Transformator 5-trepte cu protecție motor (montaj pe tencuială)

TEM 035G               111580                    Transformator 5-trepte cu protecție motor și contact pentru electroventil gaz (montaj pe suprafață)

TES 035                  103954                    Transformator 7-trepte fără protecție motor (pentru tablou electric)
